Набрёл тут недавно..., Компрессор низкого давления 12V

[DizKrym]

[Piterpole]

Повторюсь возможно .. А почему не использовать нормальный 15 литровый баллон 230 атм , и редуктор с актопусом и манометром ?
Сделать из полистерола поплавки , в них баллон .. и длинный шланг , время от времени подвсплывать и смотреть давление воздуха ...
На мой взгляд , это более компактное решение ! А если купить люминевый баллон, то и поплавки не нужны , сам плавать будет ! и веса в нем всего ничего ...

И надежнее будет !  ломатся нечему , только заправлять баллон и все !

Так весь смысл в том, что заправлять не надо....

[pjrough]

Встроил угольный фильтр от респиратора.
Думаю, что не помешает. встал чудесно под крышку от трубы 90 мм

[jonikru]

Жень хорошо получилось,молодец.

[Ukranian]

Подскажите,чем клеяли трубы? Там привередливый немного пластик...плюс щели большие.

[pjrough]

Клеил клеем для PVC труб, в данном случае еще потом напаивал паяльником сверху слой пластика обычным паяльником через ШИМ конвертер (чтоб не перегреваться пластик).

[fosa]

Мембранник-компрессор. Там мембрана и клапана простой формы, только у мембраны между слоями резины слой ткани . Где применяется нечто подобное ?

Слой ткани , это скорее всего армирование !
Посмотри мембраны на газовые шкафы , они все армированные !
Им сносу не будет ! У меня есть чуток , толщиной 2 мм , измерь свою ...

[jonikru]

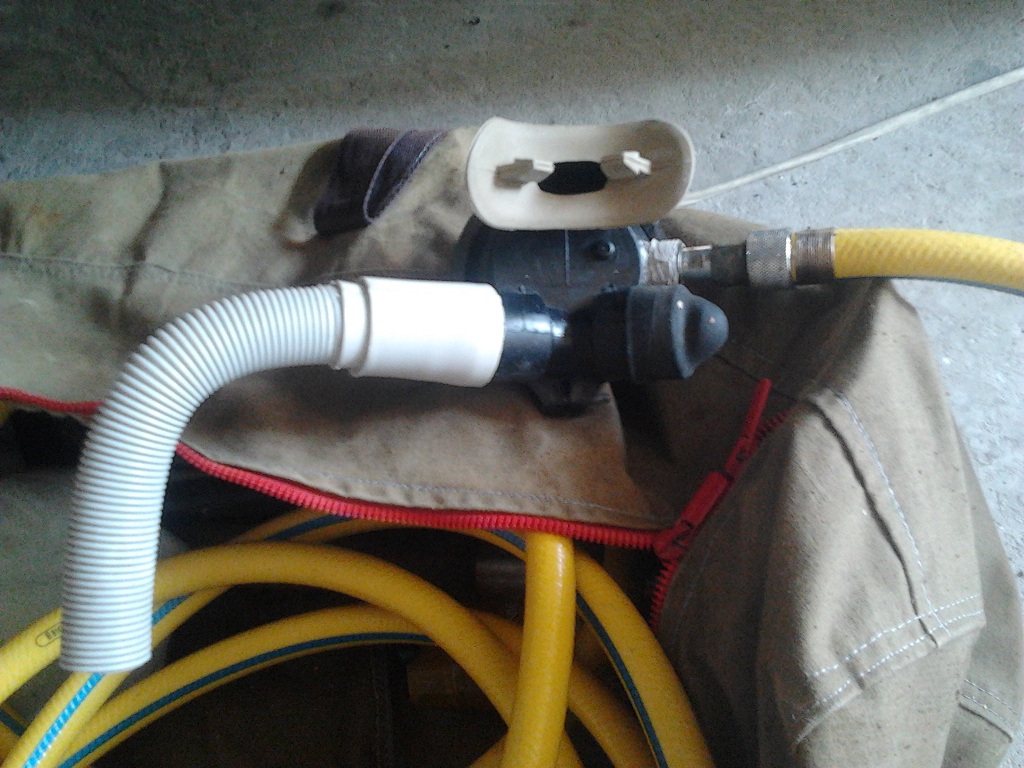

Привет всем.Хочу поделится маленькой доработкой.Незнаю как у кого но у меня была проблема при опускании головы вниз,начинал активнать пузырить легочник и дышать становилось проблемно.Решыл эту проблему просто,на один из клапанов одел изогнутый феном кусок шланга от стиралки,второй закрыл пробкой.

Вложенные эскизы изображений

[jonikru]

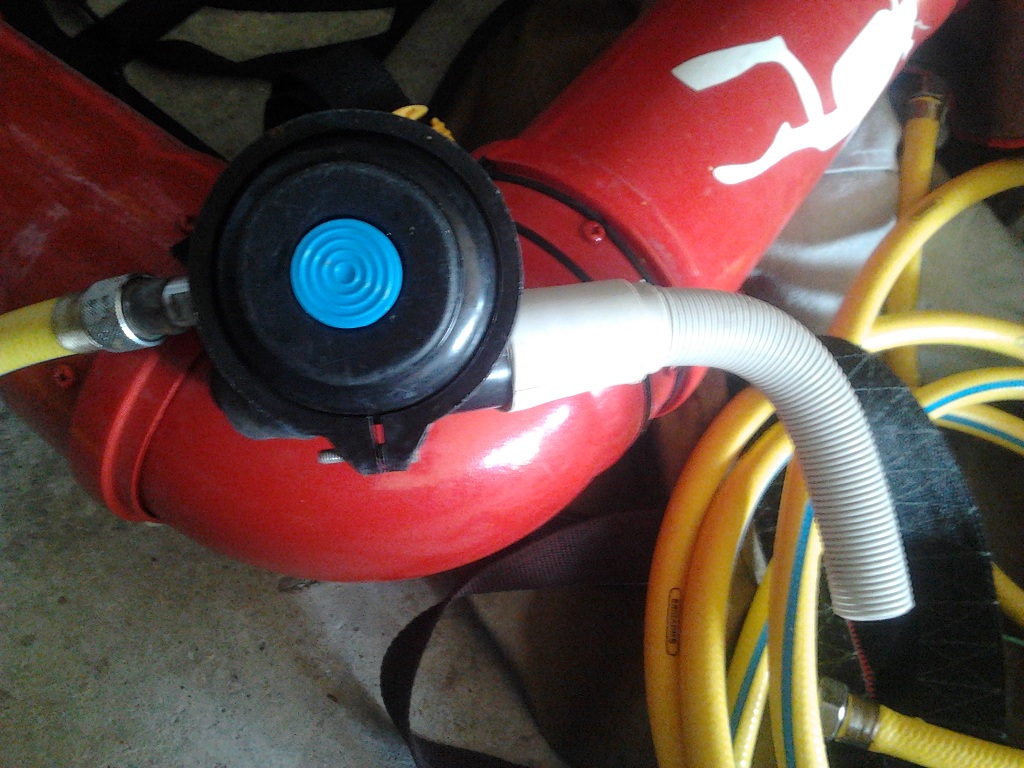

Можно регулировать положение патрубка выше или ниже поворотом.Дышать стало намного комфортнее как будто давление добавилось,мне понравилось

Вложенные эскизы изображений

[flagman]

Молодец Евген, сказано - сделано, добавил необходимый подпор клапану - получил увеличение производительности.

[flagman]

Встроил угольный фильтр от респиратора.
Думаю, что не помешает. встал чудесно под крышку от трубы 90 мм

Вот это клево! Молодец Женя! Жек (Феодосия) обрати внимание, помоему очень даже элегантное решение, и не болтается в воде лишняя никакая елда в виде выносного фильтра, и я так понимаю сменить угольный фильтр на новый - дело пары минут.... Немного напрягает момент вклеивания или впаивания новой горлвины...там должно быть супернадежно, как паял? Как клеял? Откуда взята сама такая отвинчиваемая крышка со штуцером?

[pjrough]

Володя, рад, что понравилось. Смена фильтра дело 10 секунд, крышка откручивается руками, фильтр падает в емкость, чуть с натягом. Но фото не видно, но есть дно, которое не дает фильтру вывалится внутрь.
Вклеивание горловины напрягает, но только тем, что в моем случае была модификация готового ресивера. Если б делал с самого начала, то с обратной стороны вклеил бы ответную часть, или как нибудь еще дополнительно закрепил.

А так пришлось сделать отверстие как можно круглее и внатяг вклеить крышку с ответной частью. После, паяльником с плоским жалом напаял полоски этого же pvc. Паяльник включал через ШИМ, чтоб регулировать Т-ру.
Клей для pvc , марка локальная. Растворяем этот пластик, так что клеит надежно.
Крышка со штуцером из локального магазина сантехники, а Лерое тоже есть, но не такие красивые. Диаметр 90мм.

вот как пример, у меня был подлокотник склеенный из двух деталей и для надежности подпаянный так же.

Сломался не по склейке. после, руками пробовал оторвать склеенные части. не вышло.

Сообщение отредактировано pjrough: Jun 11 2016, 14:20

[jonikru]

Вот это клево! Молодец Женя!  Жек (Феодосия) обрати внимание, помоему очень даже элегантное решение, и не болтается в воде лишняя никакая елда в виде выносного фильтра, и я так понимаю сменить угольный фильтр на новый - дело пары минут.... Немного напрягает момент вклеивания или впаивания новой горлвины...там должно быть супернадежно, как паял? Как клеял? Откуда взята сама такая отвинчиваемая крышка со штуцером?

Да Жека придумал оригинально, но и моя схема не напрягает.Думаю и Жекин и мой вариант жызнеспособны.Еслиб сразу знать что придется фильтр ставить,можно былоб в разрез одной из труб ставить отвод для чистки(с закручивающейся крышкой тройник)тогда можно туда хоть черта поставить.Но переделывать не буду.Работае и слава богу,кстати последний раз отплавал почти три чяса,два семи амперника справились

[oldmodest]

кстати последний раз отплавал почти три чяса,два семи амперника справились

Отлично! У Вас же нет по-моему "электроники" как у Немца.
У меня семи амперник отрабатывал 50мин на 903 компрессоре.
Наверно у Вас оптимально сбалансированные все пропускные сечения получились.
Без нагрузки, в холостую (без подсоединения) у меня копрессор 4 часа работает от 10ач.
А в "рабочем" состоянии 1час 40мин.
Ваш показатель это-подтверждение тому, что надо пропускные сечения всего, что должно пропускать лучше увеличивать.
имхо.

[Podmoskovniy]

Кто что думает? http://www.ebay.com/itm/222149699278 и https://www.youtube.com/watch?v=UIy6fgm7tps

[oldmodest]

Не думаю, что комерческий успех конструктору обеспечен.
Но желаю удачи.
Думаю, что если Вы сами себе построите Хук систему, получится дешевле и лучше.


Сообщение отредактировано oldmodest: Jun 12 2016, 20:51

[ШмелЪ]

Толян кстати на нашем форуме есть.

[jonikru]

Саистема без ресивер,полный бред Плотик из пвх прикольно но не рацыонально,недаром столько обсуждали все за и против.Авариант с плотом пвх амереканцы делают давно и серезно и компресора там стоят взрослые,которые под десятку качают.И акумы глубокого разряда.

[DizKrym]

Рессивер нужен по любасу.Запас воздуха должен быть.

[jonikru]

Рессивер нужен по любасу.Запас воздуха должен быть.

Дело даже не в запасе воздуха,ресивер сглажывает пульсацыю компресора и чем он больше тем эфективнее да и пара лишних вдохов не помешеет вслучае чего
