FM-передатчик, беспроводные уши к любому МД, Внимание, не купите подделку !

[Radiomans]

Сам использую такой FM-modulator больше года, работает отлично. Включил запасной мобильник с радио или старенький МР-3 с радио, мягкий наушник в ухо и вперёд Схема хорошая, кварц, частота не плавает, стерео, звук не искажает, радиус метров 10, ток потребления около 25ма (2 аккумулятов ААА хватает на 20-30 часов). Когда ходишь на пляже и у тебя ничего не пищит то и отдыхающие меньше пристают (хотя я думаю расписывать достоинства хождения без проводов уже никому не надо .....)
P.S. Только не спрашивайте про задержку, обижусь Схема аналоговая, задержки НЕТ и быть не может.
Вот фотка моего, покупал чуть больше 10 баксов, только провод недавно перепаял.

А теперь ВНИМАНИЕ - наш коллега купил на Ебее с виду такой-же, но оказалось это голимая подделка !!! Внутри стоит схема на 1 транзисторе, пользоватся НЕВОЗМОЖНО

Снаружи выглядят одинаково . Отличия - оригинал включается выключателем сбоку а частота переключается кнопкой сверху (по кругу), в подделке включается кнопкой сверху а частота движком на 4 положения сбоку. Ну и цвет светодиодов другой, хотя могут напаять и как в оригинале .....
P.S.-2 Для начинающих читать эту тему, перенесу сюда один пост
Тем кто готовится к новому сезону и ещё не разобрался с трансмиттером, поясню простой картинкой -

P.S. Резистор(ы) припаиваются на плате трансмиттера, кто не хочет открывать трансмиттер, можно сделать короткий переходник, и запаять их там. Сопротивление не критично, просто в диапазоне 100-200 ом будут работать любые МД. Если меньше, то теряется экономичность прибора, если больше, то надо пробовать на Вашем МД. Принимать сигнал удобно на гарнитуру с 1 ухом в мобильном телефоне, лучше (если можно) поставить режим "моно". Вроде ВСЁ !
P.S.1 Схема номер 2 подходит не только для Эксплорера, но и для других приборов Минелаб. Так-же эта распиновка может работать и на приборах других фирм.
P.S.2 Напишу ЕЩЕ-ЕЩЁ-ЕЩЁ РАЗ. По поводу переделки.
В обычных металлодетекторах НЕТ ЛИНЕЙНОГО ВЫХОДА ЗВУКА. По этому и надо напаять резистор в пару сотен ом на вход. Это нагрузка (имитация наушников). Это не фм-трансмиттеры в этом виноваты .....
По поводу качества - фм-трансмиттер выдаёт звук Hi-Fi качества, это раз в 10 лучше чем динамик в детекторе .
Так что покупайте модели с дисплеем на 2 ааа батарейках и пользуйтесь. Цена меньше 10 баксов.
P.S.3 На некоторых современных смартфонах может быть отставание звука (напомнил об этом Cod Bazilio). Задержка идёт в смартфоне из-за программной обработки звука и всяких "улучшений". Так-что те кто использует гарнитуру и "навороченный" смартфон это лучше проверить (включить одновременно простое радио, мп3 с радио, кнопочный телефон с радио).

Сообщение отредактировано Radiomans: Jan 7 2016, 22:34

[andyreal]

Спасибо за тему.

Сообщение отредактировано andyreal: Oct 23 2009, 10:34

[dealsea]

По весу есть различия? Как защититься от подделки, то есть если взять в руки в магазине -то можно подключить к чему нить и проверить? Различие в расположении кнопок могут очень быстро поправить

[Grek]

И если можно название вашего модулятора, чтобы в инете пошукать. И какие наушники порекомендуете?

[Blinco]

Как с Эксплорером работает?
Помех нет?
http://www.avttech.ru/index.php?page=shop....uemart&Itemid=2
Рассматривать можно?

Сообщение отредактировано Blinco: Oct 23 2009, 11:08

[Краевед]

Нет ли данных по динамическому диапазону такой штуки? Или так: будут ли воспроизводится без искажений как сильные, так и слабые звуковые сигналы, преобразованные с аудиовыхода МД на радиоуши этим модулятором?
В свое время сколько я не пробовал беспроводных систем наушников, но так и не нашел таких, чтобы полностью удовлетворили меня на слабых откликах от глубоких или мелких целей. Родные всегда оказывались лучше.

[Radiomans]

Как с Эксплорером работает?
Помех нет?

Нормально работает, у меня уже полгода вот в таком виде, висит в чехле на подлокотнике.

[Blinco]

Нормально работает, у меня уже полгода вот в таком виде, висит в чехле на подлокотнике.

Спасибо,надо такой же искать.
Провода достали

[Radiomans]

По весу есть различия? Как защититься от подделки, то есть если взять в руки в магазине -то можно подключить к чему нить и проверить? Различие в расположении кнопок могут очень быстро поправить

По поводу отличия уже написано. А проверить просто - берёте при покупке Мр3 плейер и радио с наушниками. Звук должен быть стерео, без наводок и не пропадать на расстоянии 3-5 метров.

И если можно название вашего модулятора, чтобы в инете пошукать. И какие наушники порекомендуете?

Название типа ""Mp3 FM Transmitter). А наушники это уже какие Вам понравятся ... Я использую просто нормальную гарнитуру к мобильнику, только одеваю поролон - звук потише, но на уши не давит и не выпадает.

Нет ли данных по динамическому диапазону такой штуки? Или так: будут ли воспроизводится без искажений как сильные, так и слабые звуковые сигналы, преобразованные с аудиовыхода МД на радиоуши этим модулятором?

Тогда посмотрите фирменные изделия, например по ссылке выше, там пишут характеристики. А лучше сами проверьте при покупке.
P.S. В некотрых МД выход звука рассчитан только на низкоомную нагрузку (16-200 ом). А в Трансмиттерах вход высокоомный (4.7-20 кОм).
В таком случае надо разобрать трансмиттер и параллельно входу припаять резисторы 100 - 200 ом.

[GOSHA samara]

это USB Ewel EWEL-01 MP3-FM Transmitter
только на Украине есть...

[Юрвас]

Есть у меня такой, экспериментировал в прошлом году, все работает, только вот ощущение хлипкости конструкции не давало покоя. Но главная задача - обойтись без проводов - выполняется.
Самый тонкий момент - это выставить оптимальный уровень громкости МД, чтобы не перегрузить передатчик трансмиттера, но и не потерять ньюансы в воспроизведении.
Удобно пользоваться сотовым телефоном с радио, т.к. легко настроиться на частоту трансмиттера, набирая её значение на клавиатуре телефона.
Можно применить любой УКВ (FM) приемничек, где для звука можно применить не только мини-гарнитуру, но и Ваши большие любимые наушники.
Также в продаже имеются наушники со встроенным УКВ приемником, только надо посмотреть соответствие диапазонов трансмиттера и приемника.
Кстати, от подделки можно отличить, открыв отсек питания, в "настоящем трансмиттере" всего один крепежный винт, а не два как на подделке на фото. По крайней мере у меня так.

[Radiomans]

Вот ещё раз сфоткал свой оригинал сзади - два винта.

[Юрвас]

Ну вот, " а мужики-то не знают.."
Кстати у меня и диапазон другой, от 88,1 до 88,9

[GOSHA samara]

где купить такой???

[Юрвас]

Купил случайно в радиолавке, коих много повсюду.
Обычно предлагают с питанием от прикуривателя (99%)
Проще заказать хозяину такой лавки, они быстрее найдут ( с учетом опыта топикстартера )

[GOSHA samara]

Юрвас
радиолавки у нас на такой товарец скудны...
пробил яндексом... только Украина торгует EWEL...
наверное там их и делают...

[Radiomans]

Вот вроде производитель - http://carcav.diytrade.com/sdp/356006/4/cp...ransmitter.html
Моя модель называется CY-862 . Так-что ищите.

[MaxR]

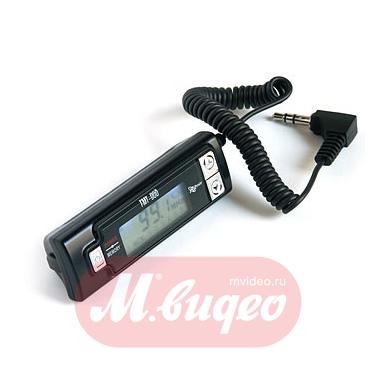

Я вот такой FM-модулятор(My Webpage) купил помоему в М-видео или Эльдорадо
Но, несмотря на то, что есть удобная нокиевская стерео - гарнитура с радио (т.е. работает без телефона), я проходил с таким комплектом недолго. Попытаюсь объяснить почему:
- звук, всё-таки отличается по тембру
- плюс ещё 2 комплекта батареек(аккамуляторов)
- все эти штучки-дрючки не добавляют ощущения надёжности(сырость, удары и т.д.)
В итоге пошёл и купил обычные удобные наушники, припаял провод подлиннее и не заморачиваюсь больше беспроводными.

[Юрвас]

Вот и меня не оставляет ощущение ненадежности системы в целом..., ибо появляются в ней лишние разъёмы (контакты, мать их .....)
Для себя вывел следующее:
1. Трансмиттер должен быть с четко фиксируемой кварцованной частотой передатчика (у моего иногда сбивается частота и начинает скакать с одной на другую).
2. Прием лучше всего осуществлять на нормальные (большие) наушники, поскольку мини-гарнитура не передаст (имхо) всю полифонию (для некоторых МД - это важно).
3. В качестве приемника лучше всего сотовый тлф, т.к. можно точно настроить на частоту трансмиттера. Можно и FM-приемник с растянутой (а лучше цифровой) шкалой. Продаются еще большие наушники со встроенным приемником, только проследить надо, чтобы диапазоны частот совпадали.
Впрочем об этом все уже написано выше.

[Bender]

В это сезоне пользовался вот таким модулятором, в принципе доволен. Из недостатков чуть меняется тон (быстро привыкаешь) и проводок с штекером надо перепоять сразу на большой. Покупал в Техносиле около 800р.

Сообщение отредактировано Bender: Oct 30 2009, 11:11
